Minden, amit tudnia kell az önkenő csapágyakról (és miért takarítanak meg időt és pénzt

Mi az önkenő csapágy és hogyan működik?

Az önkenő csapágy egy olyan csapágytípus, amely saját kenőanyagot tartalmaz közvetlenül a csapágy anyagába építve – nincs szükség külső zsírra, olajra vagy karbantartási ütemtervre. A kenőanyag szilárd részecskék, porózus szerkezetek vagy speciális polimer vegyületek formájában van beágyazva, amelyek működés közben vékony kenőréteget szabadítanak fel a tengely felületére. Ez a folyamatos, szabályozott kioldás csökkenti a súrlódást és a kopást a csapágy teljes élettartama alatt.

A mechanizmus a mérnökök által "transzfer film" technológián keresztül működik. Amikor a tengely forog vagy elcsúszik a csapágyfelületen, mikromennyiségű kenőanyag – jellemzően grafit, PTFE (politetrafluor-etilén) vagy molibdén-diszulfid – kerül át az illeszkedő felületre. Ez egy önpótló védőréteget hoz létre, amely alacsony súrlódást biztosít még tartós nagy terhelés mellett is. A hagyományos olajkenésű csapágyakkal ellentétben, amelyek folyadékfilmre támaszkodnak a mozgó alkatrészek elválasztására, az önkenő konstrukciók a szilárdtest-kémiától függenek, hogy ugyanazt a feladatot elvégezzék – de sokkal kevesebb karbantartást igényel.

Ez vonzó megoldássá teszi őket azokban az alkalmazásokban, ahol az újrazsírozás nem praktikus, ahol az olajok vagy zsírok szennyeződése elfogadhatatlan, vagy ahol a berendezésnek megbízhatóan kell működnie extrém körülmények között, például magas hőmérsékleten, vákuumban vagy kémiailag agresszív környezetben.

Az önkenő csapágyak fő típusai

Nem minden önkenő csapágy épül fel egyformán. A megfelelő típus a terhelési követelményektől, az üzemi hőmérséklettől, a sebességtől és a környezettől függ. Íme a legszélesebb körben használt kategóriák bontása:

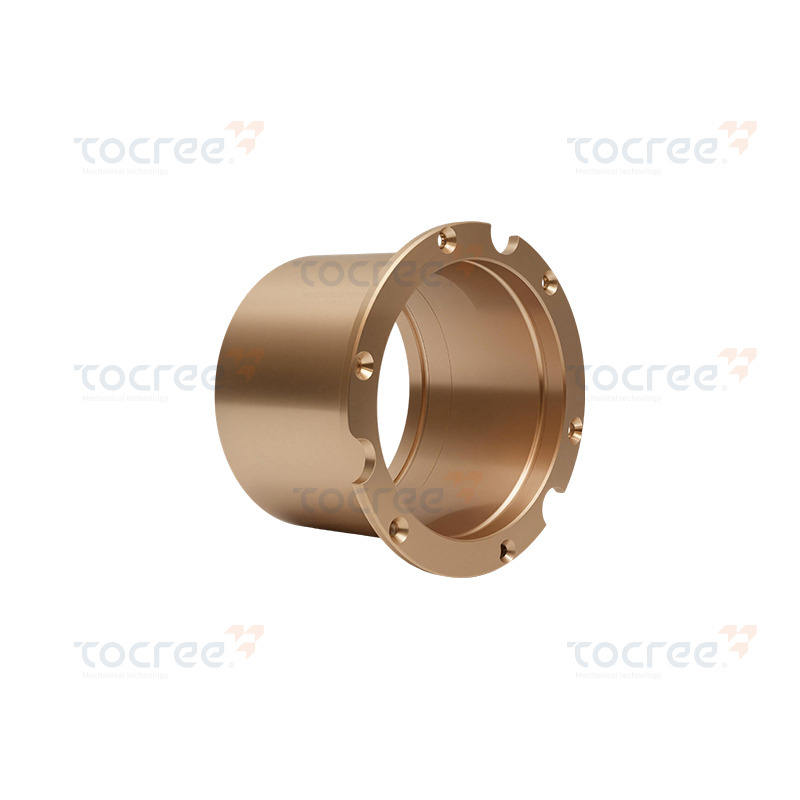

Porózus fém (szinterezett) csapágyak

Ezeket préselt és szinterezett fémporokból - általában bronzból vagy vasból - készítik, amelyek egymáshoz kapcsolódó pórusok hálózatát hagyják maguk után. A pórusok előre telítettek olajjal, amely kapilláris hatáson keresztül szivárog ki, amikor a csapágy használat közben felmelegszik, majd visszahúzódik, amikor lehűl. Ez a "lélegző" hatás a szinterezett csapágyakat kiválóan alkalmassá teszi a könnyű és közepes igénybevételű alkalmazásokhoz, például kismotorokhoz, ventilátorokhoz és háztartási készülékekhez. Olcsóak, csendesek és további kenés nélkül évekig kitartanak.

Tömör polimer és PTFE csapágyak

A polimer alapú önkenő csapágyak teljes egészében mesterséges műanyagokból – PTFE-ből, nejlonból, acetálból vagy PEEK-ből – készülnek, gyakran erősítő töltőanyagokkal, például üvegszálas, szén- vagy bronzporral kombinálva. Különösen a PTFE-nek van az egyik legalacsonyabb súrlódási tényezője a szilárd anyagok közül, így ezek a csapágyak ideálisak tiszta környezetben, például élelmiszer-feldolgozásban, gyógyszeripari gépekben és orvosi berendezésekben. Ezenkívül teljesen korrózióállóak és elektromosan nem vezetőképesek.

Kompozit csapágyak (fém hátú, polimer béléssel)

A kompozit önkenő csapágyak az acél vagy bronz hátfalat vékony PTFE alapú vagy hasonló polimer béléssel kombinálják. A fém hátlap nagy szerkezeti szilárdságot és kiváló hőelvezetést biztosít, míg a polimer felület kezeli a kenést. Ez a hibrid kialakítás lényegesen nagyobb terhelést támogat, mint a tiszta polimer csapágyak, és széles körben használják autóalkatrészekben (ajtócsuklópántok, felfüggesztési kapcsolatok), mezőgazdasági gépekben és építőipari berendezésekben.

Grafitdugós és karbon csapágyak

Ezek a csapágyak jellemzően bronzból vagy öntöttvasból készülnek, grafitbetétekkel közvetlenül a testbe dugva vagy öntve. A grafit kiváló szilárd kenőanyag – rendkívül magas hőmérsékleten és olyan környezetben is megőrzi tulajdonságait, ahol az olajok lebomlanak vagy elpárolognak. A szén-grafit csapágyakat különösen gőzturbinákban, forró folyadékokat kezelő szivattyúkban és ipari kemencékben használják, ahol az üzemi hőmérséklet meghaladhatja a 400 °C-ot. Nedves környezetben is jól működnek, mivel a víz valóban javítja a grafit kenési teljesítményét.

Szálalakú és szálerősítésű csapágyak

A nehézipari és tengeri alkalmazásokban használatos csapágyak gyantával és PTFE-vel impregnált szőtt szövetrétegekből (gyakran üveg- vagy szénszálból) készülnek. Kivételes teherbírást, ütésállóságot kínálnak, és általában megtalálhatók a fedélzeti kormánycsapágyakban, a híd tágulási csuklóiban és a hidraulikus hengerekben. Az élterhelést és a tengelyeltérést elviselő képességük miatt népszerűek a terepjáró járművekben és bányászati ​​berendezésekben is.

Hogyan hasonlíthatók össze az önkenő csapágyak a hagyományos csapágyakkal

Az önkenő és a hagyományos kenésű csapágyak közötti választás kompromisszumot jelent számos teljesítmény- és költségdimenzióban. Az alábbi táblázat összefoglalja a legfontosabb különbségeket:

Hol használják az önkenő csapágyakat?

Az olajmentes, karbantartást nem igénylő csapágyak vonzereje az iparágak széles skáláját felöleli. Íme néhány a leggyakoribb valós alkalmazások közül, ahol ezek a csapágyak ragyognak:

• Autóipar: Az ajtópántok, a pedálszerelvények, az ülésmechanizmusok, a felfüggesztés perselyei és a kormányrudazatok mindegyike előnyös az önkenő siklócsapágyaknak. Ezek az alkatrészek várhatóan a jármű teljes élettartamát kibírják nulla utánzsírozás nélkül – pontosan azt, amit a kompozit és polimer csapágyak biztosítanak.
• Élelmiszer és ital feldolgozás: Az élelmiszerüzemekben lévő szállítószalagok, keverők, töltőgépek és csomagolósorok nem tolerálják az olaj- vagy zsírszennyeződést. Az FDA-kompatibilis PTFE-bélésű vagy polimer csapágyak jelentik a standard megoldást, amelyek zökkenőmentes működést biztosítanak a termék szennyeződésének kockázata nélkül.
• Repülés és védelem: A műholdak, repülőgép-hajtóművek, futóművek és vezérlőfelületek vákuumviszonyoknak és szélsőséges hőmérsékleti ingadozásoknak vannak kitéve, ahol a folyékony kenőanyagok nem praktikusak, vagy egyszerűen elpárolognak. Ezekben az alkalmazásokban széles körben használják a grafit alapú és szárazrétegű szilárd kenőanyag csapágyakat.
• Építőipari és nehézgépek: A kotrógépek, a buldózerek és a daruk poros, sáros és erős sokkhatású környezetben működnek. A nagy teherbírású kompozit csapágyak és a bronz grafit perselyek sokkal jobban bírják ezeket a feltételeket, mint a tömített gördülőcsapágyak, amelyek szennyezettek vagy túlterheltek lehetnek.
• Tengerészeti alkalmazások: A kormánycsapágyak, a propeller tengely perselyei és a víz alatti fedélzet hardverei a vízkenésű vagy szén-grafit önkenő csapágyak előnyeit élvezik, amelyek ellenállnak a korróziónak és még víz alatt is hatékonyan működnek.
• Szivattyúk és szelepek: Vegyi üzemekben, finomítókban és energiatermelésben a szivattyúk gyakran kezelik a forró, agresszív vagy koptató folyadékokat. A grafitdugós bronz vagy szén csapágyak ellenállnak ezeknek a folyadékoknak anélkül, hogy külön kenőrendszerre lenne szükségük.
• Kis motorok és készülékek: A szinterezett bronz csapágyak gyakorlatilag minden kis villanymotorban megtalálhatók – a számítógépes hűtőventilátoroktól a mosógépek szivattyúiig –, mivel kompaktak, csendesek, és a termék teljes élettartama során nem igényelnek karbantartást.

Főbb teljesítménytényezők, amelyeket meg kell érteni a választás előtt

A nem megfelelő önkenő csapágy kiválasztása az adott alkalmazáshoz az egyik leggyakoribb oka az idő előtti meghibásodásnak. Az értékelendő kritikus paraméterek a következők:

PV-érték (nyomás × sebesség)

A PV érték a csapágyterhelés (MPa vagy psi) és a tengely felületi sebességének (m/s vagy ft/perc) szorzata. Minden önkenő csapágyanyag rendelkezik egy maximális megengedett PV-besorolással – ennek túllépése a csapágy túlmelegedését és gyors kopását okozza. Például a töltetlen PTFE PV határértéke körülbelül 0,1 MPa·m/s, míg a bronzhátlapú PTFE kompozit csapágyak 0,5 MPa·m/s vagy ennél nagyobb sebességet is képesek kezelni. Mindig ellenőrizze a gyártó PV adatlapját, és alkalmazzon biztonsági tényezőt.

Üzemi hőmérséklet

A polimer csapágyaknak van felső hőmérsékleti határa – a PTFE általában 260°C körüli maximumot ér el, míg a PEEK akár 300°C-ot is elbír. A széngrafitos és grafitdugós bronzcsapágyak jóval 400°C fölé is melegedhetnek. Ugyanilyen fontos figyelembe venni az alacsony hőmérsékletű teljesítményt is: hideg környezetben egyes polimerek törékennyé válnak, ami terhelés hatására repedéshez vezethet. A csapágyak beszerzésekor adja meg a minimális és a maximális üzemi hőmérsékletet is.

Tengely anyaga és felületkezelése

Az önkenő csapágyak olyan érzékenyek a tengelyfelület minőségére, mint az olajkenésű csapágyak. A durva tengelyfelület gyorsan koptathatja a polimer vagy kenőanyag filmet, drámaian lerövidítve a csapágy élettartamát. A legtöbb gyártó Ra 0,4 és 0,8 µm közötti tengelyfelületi érdességet ajánl az optimális teljesítmény érdekében. Az edzett acél tengelyek (HRC 45 vagy magasabb) erősen előnyben részesítendők a puha vagy rozsdamentes acéllal szemben, amelyek bizonyos csapágyanyagokhoz ütődhetnek.

Szabadság és illeszkedés

A gördülőcsapágyakkal ellentétben az önkenő csapágyaknál pontos átmérőjű hézag szükséges a furat és a tengely között. Túl szoros, és a csapágy beszorulhat vagy túlzott hőt termelhet. Túl laza, és vibrációt, zajt és gyorsuló kopást kaphat. A tipikus ajánlott hézagok a tengely átmérőjének 0,01%-a és 0,1%-a között vannak az anyagtípustól és az alkalmazástól függően – mindig vegye figyelembe a gyártó beépítési irányelveit.

Gyakori hibák az önkenő csapágyak beszerelésekor

Még a legjobb csapágy is korán meghibásodik, ha helytelenül van beszerelve. Ügyeljen az alábbi gyakori hibákra:

• Zsír felhordása "csak a biztonság kedvéért": Ha külső zsírt ad a karbantartást nem igénylő csapágyakhoz, az ténylegesen magához vonzza a szennyeződéseket, és bizonyos esetekben megduzzad a polimer bélések, vagy kimoshatja a beágyazott kenőanyagot. Az önkenő csapágyakat szárazon történő működésre tervezték – bízzon a mérnökökben.
• Túl erős nyomás: A polimer és kompozit csapágyak megrepedhetnek vagy deformálódhatnak az agresszív sajtolószerelvény hatására. Mindig olyan présszerszámot használjon, amely egyenletesen osztja el az erőt a teljes csapágyfelületen. A folyékony nitrogén zsugorkötési technikák jól működnek a precíziós összeszereléseknél.
• A ház furatának tűréseinek figyelmen kívül hagyása: A ház furatát a megfelelő tűréshatárig kell megmunkálni. A túlméretezett furat lehetővé teszi, hogy a csapágy forogjon vagy ringatjon a házban ("járásnak" nevezik), míg az alulméretezett furat összetörheti a csapágyat, veszélyes szintre csökkentve a belső hézagot.
• Nem megfelelő tengelyanyag használata: A puha tengelyek vagy a rossz felületkezelésű tengelyek gyakori okai a korai kopásnak. Ha az Ön tengelye nem alkalmas száraz polimerrel szembeni futásra, fontolja meg a felületkezelést, például a keménykrómozást vagy a nitridálást.
• A befutási időszakra nézve: Egyes önkenő csapágyaknak – különösen a PTFE kompozit típusoknál – rövid betörési időre van szükségük a transzferfólia kialakításához. Azonnali teljes terhelésen történő működtetés károsíthatja a csapágyfelületet, mielőtt a védőfólia teljesen kialakulna. Ha lehetséges, csökkentett terhelésekkel kezdje.

Hogyan válasszuk ki a megfelelő önkenő csapágyat az alkalmazáshoz

Kövesse ezt a lépésről lépésre történő megközelítést a legjobb csapágytípus szűkítéséhez:

• Határozza meg a terhelést és a sebességet: Számítsa ki a csapágyterhelést Newtonban vagy fontban és a várható tengelyfelületi sebességet. Számítsa ki a PV értéket, és szűrje ki azokat a csapágyanyagokat, amelyek nem bírják ezt.
• Határozza meg hőmérsékleti tartományát: Nézze meg a minimális és maximális hőmérsékletet, amellyel a csapágy szembesülhet működés és tárolás során. Ez azonnal kizár néhány polimer opciót, és szélsőséges hőmérséklet esetén a grafit- vagy szénalapú típusok felé mutat.
• Mérje fel a környezetet: Ki lesz téve a csapágy nedvességnek, vegyszereknek, pornak vagy sugárzásnak? Az élelmiszer-minőségű környezetekhez FDA-kompatibilis anyagokra van szükség. A tengeri környezet kedvez a vízzel kompatibilis önkenő perselyeknek. A vegyi üzemek PEEK-et vagy más vegyszerálló polimert igényelhetnek.
• Ellenőrizze a mozgás típusát: A mozgás folyamatos forgás, oszcilláció vagy lineáris csúszás? Egyes csapágyanyagok – különösen a PTFE kompozitok – oszcilláló vagy lassú fordulatszámú körülmények között teljesítenek a legjobban, nem pedig nagy sebességű folyamatos forgás esetén. A szinterezett bronz csapágyak jobban megfelelnek a folyamatos forgó alkalmazásokhoz.
• Vegye figyelembe a tengelyét: Ellenőrizze a tengely anyagát, keménységét és felületi minőségét. Ha a tengely puha vagy érdes, vegye figyelembe a tengely előkészítésének vagy kezelésének költségeit a teljes költség összehasonlításakor.
• Anyag adatlapok és minták kérése: A neves csapágygyártók részletes műszaki adatokat szolgáltatnak, beleértve a PV határértékeket, a hőtágulási együtthatókat, a nyomószilárdságot és a kémiai kompatibilitási táblázatokat. Kérjen tesztmintákat a prototípus érvényesítéséhez, mielőtt elkötelezi magát a tömeggyártási mennyiségek mellett.

Hosszú távú költségelőny a karbantartásmentességből

Az önkenő csapágyak előzetes költsége néha magasabb, mint a hagyományos bronz perselyeké vagy golyóscsapágyaké – de a teljes tulajdonlási költség nagyon másképp néz ki, ha figyelembe vesszük a karbantartási munkát, a kenőanyagköltségeket, a tervezett állásidőt és a nem tervezett meghibásodások kockázatát. Nagy volumenű gyártási környezetben vagy nehezen elérhető telepítéseknél egyetlen utánzsírozási intervallum kiküszöbölése többszörösen megtérítheti a csapágy prémium költségét.

Vegyünk egy élelmiszer-feldolgozó üzemben futó szállítószalagot. Ebben a környezetben a hagyományos kenésű csapágyak rendszeres ellenőrzést, újrazsírozást és a zsírral szennyezett alkatrészek esetleges cseréjét igényelnek. Egyetlen szennyeződés a termék teljes visszahívását eredményezheti. A karbantartást nem igénylő PTFE önkenő csapágyakra való átállás teljesen kiküszöböli a szennyeződés kockázatát, és eltávolítja ezt a csapágyat a karbantartási ütemtervből – ezzel felszabadítva a tervezési időt és megelőzve a költséges leállásokat.

A tengeri, bányászati ​​vagy távoli infrastrukturális alkalmazásokban a megtakarítások még drámaibbak. Amikor minden karbantartási látogatás helikopteres szállítást vagy több órás utazást igényel, a kenési követelmények kiküszöbölése több tucat csapágypontból nagyon jelentős üzemi megtakarítást jelent a berendezés több éves életciklusa során.

Végső gondolatok

Önkenő csapágyak niche mérnöki megoldásból több tucat iparágban általános választássá fejlődtek. Akár egy magas hőmérsékletű ipari sütőhöz, egy élelmiszer-csomagolósorhoz, egy autópánthoz vagy egy műholdmechanizmushoz kíván alkatrészeket megadni, létezik egy önkenő csapágytípus, amelyet a feladat elvégzésére terveztek – anélkül, hogy zsírzópisztolyra lenne szüksége. A kulcs az adott alkalmazást szabályozó műszaki paraméterek megértése, valamint a megfelelő anyaghoz és kialakításhoz való hozzáigazítása. Ezzel az igazítással megbízható, hosszan tartó teljesítményt kap, drámaian alacsonyabb teljes karbantartási teher mellett.
